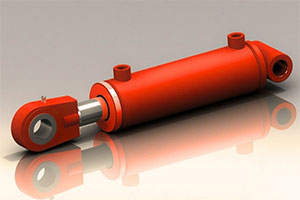

В основе работы множества машин лежит преобразование энергии. Жидкость под давлением создает значительное усилие, которое приводит в движение рабочие органы техники. Это простое и надежное физическое явление является принципом действия такого широко распространенного компонента, как гидроцилиндр.
Основные типы гидроцилиндров
Без гидравлических цилиндров сложно представить современную складскую, строительную или дорожную технику. Именно они поднимают стрелы кранов, наклоняют мачты погрузчиков, управляют отвалами бульдозеров и поднимают кузова самосвалов.
Конструктивное разнообразие обусловлено конкретными задачами. Различают несколько основных видов, каждый из которых обладает своими особенностями применения:
- Гидроцилиндры двустороннего действия. Жидкость в таких устройствах подается попеременно в разные полости, что обеспечивает силовое движение штока в обоих направлениях. Данная особенность гарантирует полный контроль над рабочим органом.
- Цилиндры одностороннего действия. В них перемещение штока под давлением происходит только в одну сторону. Обратный ход осуществляется внешними силами, например, с помощью встроенной пружины. Подобные модели характерны для систем с простым алгоритмом работы.
- Телескопические конструкции. Их особенность — наличие нескольких выдвигающихся секций. Такой гидроцилиндр способен обеспечивать значительную длину хода, сохраняя при этом малые габариты в сложенном виде, что востребовано в технике с ограниченным пространством.
Критерии выбора гидроцилиндра
Подбор подходящего устройства требует учета нескольких ключевых технических параметров:
- Диаметр поршня (гильзы). Этот размер непосредственно определяет развиваемое цилиндром усилие при заданном давлении в гидросистеме.
- Диаметр штока. Влияет на прочность конструкции на продольный изгиб, особенно при большом вылете штока. Для условий повышенных нагрузок требуются штоки большего диаметра.
- Рабочий ход штока. Длина, на которую шток может выдвигаться. Должен соответствовать технологическому циклу рабочего механизма.
- Способ крепления. Существуют различные варианты монтажа: с помощью проушин, цапф, на фланцах или на резьбе. Выбор зависит от конструкции точки установки на машине.
- Номинальное рабочее давление. Устройство должно быть рассчитано на давление, создаваемое гидронасосом конкретной системы, с запасом прочности.
Знание принципов работы, типов и ключевых параметров позволяет осознанно подходить к вопросу оснащения или ремонта гидравлических систем. Грамотный подбор этого важного компонента обеспечивает стабильность, мощность и долгий срок службы всей технической системы в целом.
